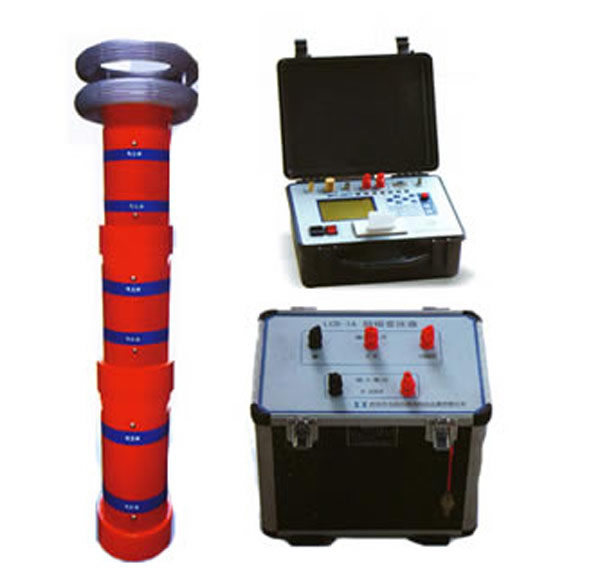

GIS、SF6开关及高压电缆耐压实验系统

功能特点
GIS、SF6开关及高压电缆耐压试验系统针对GIS试验电压等级高,试验电流小的特点而设计,适合用于GIS及SF6开关的交流耐压试验的要求,
●适合现场短的高压电缆的交流耐压试验的要求
●产品体积小、重量轻,所需要的试验容量要求低。
 ●可以兼顾现场高压电缆的交流耐压试验,对于长的高压电缆,我们可以按用户定做。

主要技术参数:

 ●额定输出电压:0~800kV(AC有效值)及其以下;
  ●输出功率:30~300Hz;
  ●谐振电压波形:纯正弦波,波形畸变率<1.0%;
  ●大试验容量:6400kVA及以下
  ●工作制:满功率输出下,一次连续工作时间15分钟;
  ●品质因数:30~80;
  ●频率调节灵敏度:0.1Hz,不稳定度<0.05%
  ●工作电源:380V±15%/50Hz±5%




参数配置:

 ● YDX-110/220-220变频谐振升压装置
    适用范围:110kVGIS≤15个隔断
                 110kV电缆≤550M(400平方毫米)
                 35kV电缆≤1.8kM(300平方毫米)

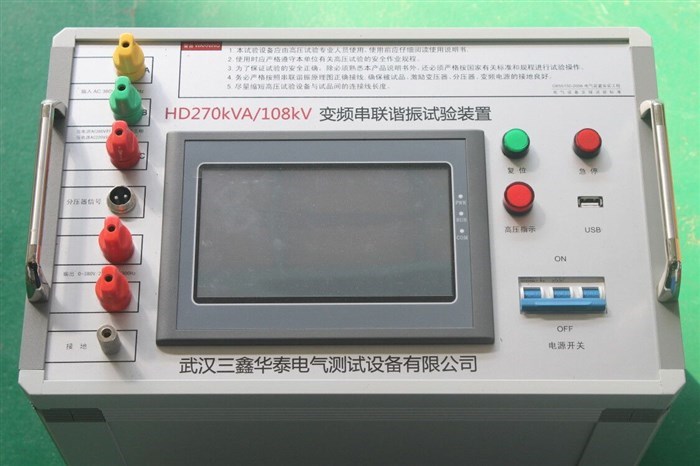

    控制源:10kW

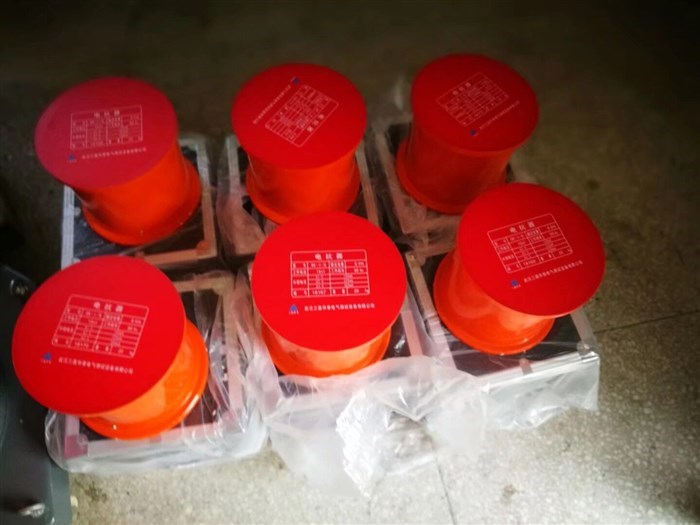

    电抗器:普通型55kV/1A四台,便携型37kV/1A六台
    励磁器:8kVA
    分压器:220kV
  ● YDX-110/220-150变频谐振升压装置
    适用范围:110kVGIS≤12个隔断
                 110kV电缆≤400M(400平方毫米)
                 35kV电缆≤1.3kM(300平方毫米)
    控制源:10kW
    电抗器:55kV/0.7A四台
    励磁器:8kVA
    分压器:250kV

  ●YDX-110/-770变频谐振升压装置
    适用范围:110kV电缆≤2kM(1500平方毫米)
    控制源:20kW
    电抗器:110kV/3.5A两台
    励磁器:20kVA
    分压器:110kV
 ●YDX-180/-2160变频谐振升压装置
   适用范围:220kV电缆≤2kM(1200平方毫米)
   控制源:50kW
   电抗器:180kV/3A四台
   励磁器:50kVA
   分压器:200kV
