发电机、变压器及电缆类谐振升压装置
变频谐振高压试验装置明书.rar
串谐谐振耐压装置.变频串谐.交流耐压.直流耐压.试验变压器.三倍频耐压装置.直流高压发生器.直流电阻测试仪.微机继电保护测试仪.伏安特性测试仪.互感器综合测试仪.变压器变比测试仪.武汉电力测试仪器.武汉电力设备.电力检测.试验设备,试验变压器.耐压变压器.灰密度测试仪.盐密度测试仪.武汉检测仪器生产厂家.武汉试验设备生产厂家,电力测试设备功能特点

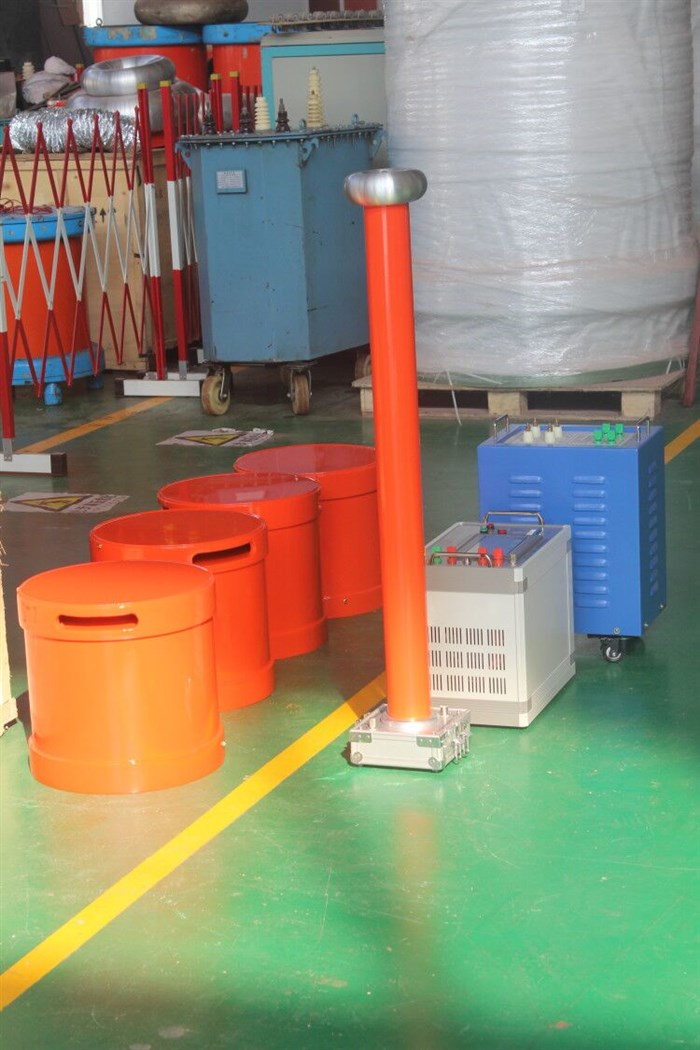

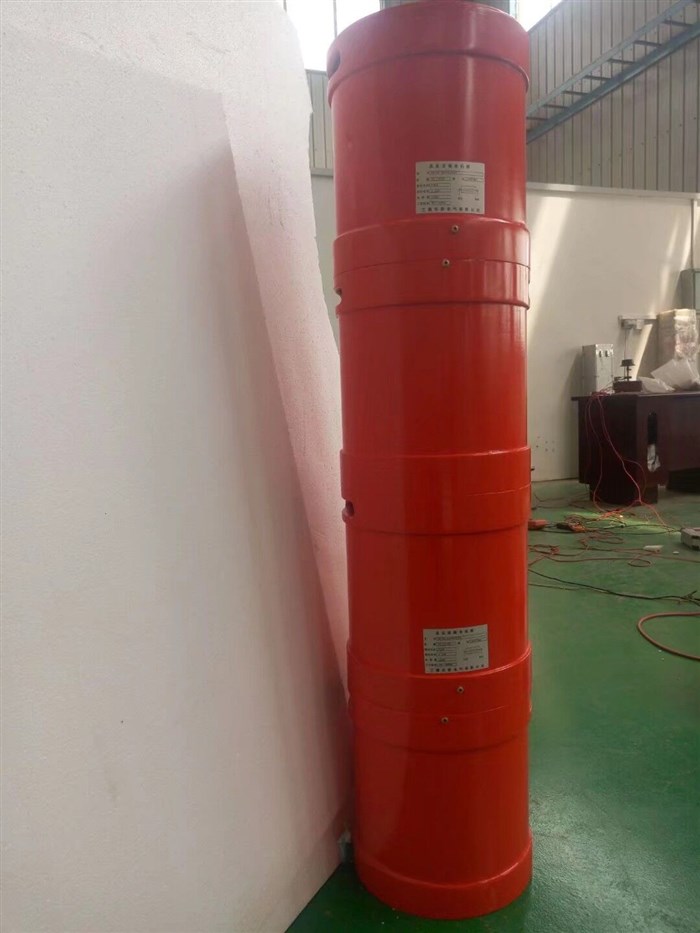

●变频控制器集调压、调频、控制及保护功能为一体,省去了笨重的调压器,而且操作方便、读数直观。由于系统Q值较高(30-120),有效地解决了由于电源容量的不足对现场试验的制约。当电压等级较高时,电抗器采用多级或叠积式结构,便于运用输及现场安装。
●变频装置采用的IGBT及驱动回路使输出波形失真度小,频率输出稳定性好,具有良好的IGBT、过电流、过电压(保护值可根据需要人为整定)以及放电保护功能,可保护设备及人身的安全;当试品放电或击穿时,由于谐振条件被破坏,短路电流小,只有试品试验电流的1/Q,避免了因击穿对试品造成的损坏。
●采用接近工频(30HZ-350HZ)的交流电压作为试验电源,无论是在等效性和一致性上都与50HZ/60HZ的工频电源非常接近,保证了试验结果的可靠性和真实性。
主要技术参数:
|
●额定输出电压
●发电机及电缆类:0~18kV,0~36kV,0~54kV(AC有效值)及其以下;
●变压器及电缆类:0~90kV(AC有效值)及其以下;
●输出频率:45~300Hz;
●谐振电压波形:纯正弦波,波形畸变率 <1.0%
●大试验容量:324kVA及其以下;
●工作制:满功率输出下,一次连续工作时间15分钟;
●品质因数:30~80;
●频率调节灵敏度:0.1Hz,不稳定度 <0.05%
●工作电源:220V±15%/50Hz±5%
●环境温度: <40°C
●环境湿度: <90%
|
参数配置
|
变压器及电缆:
|
●YDX-18/54/90-43变频谐振升压装置
适用范围:
45~300Hz条件下
35kV及以下所有电力变压器
10kV电缆≤1000M(300立方毫米)
35kV电缆≤250M(300立方毫米)
110kV及其以下中性点分级绝缘的电力变压器
220kV容量不大于240MVA的所有中性点分级绝缘的电力变压器
控制源:2.5kW

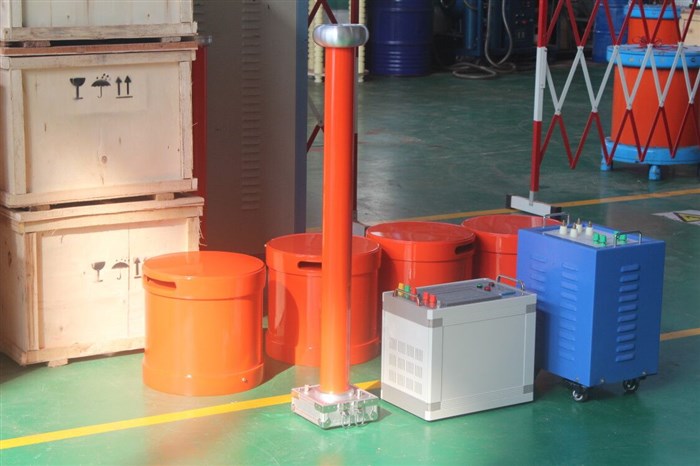

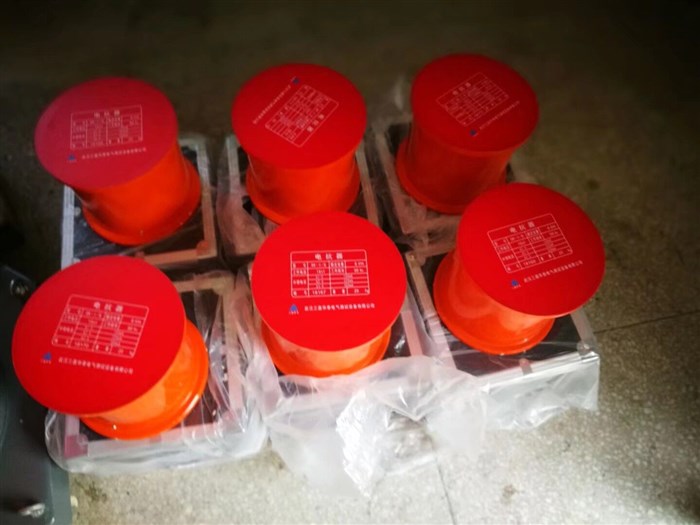

电抗器:18kV/0.4A六台
励磁变:2.4kVA(1000V/2.4A、3000V/0.8A、6000V/0.4A)
分压器:100kV

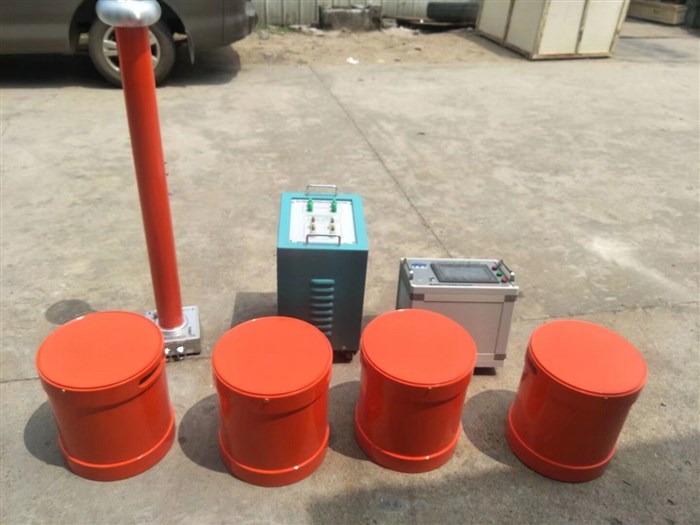

●YDX-18/54/90-36变频谐振升压装置
适用范围:
45~300Hz条件下
35kV及以下所有电力变压器
10kV电缆≤800M(300立方毫米)
35kV电缆≤130M(300立方毫米)
110kV及其以下中性点分级绝缘的电力变压器
220kV容量不大于240MVA的所有中性点分级绝缘的电力变压器
控制源:2.5kW
电抗器:18kV/0.4A五台
励磁变:2.5kVA(1000V/2.4A、3000V/0.8A、6000V/0.4A)
分压器:100kV
|
|
|
发电机及电缆:
|

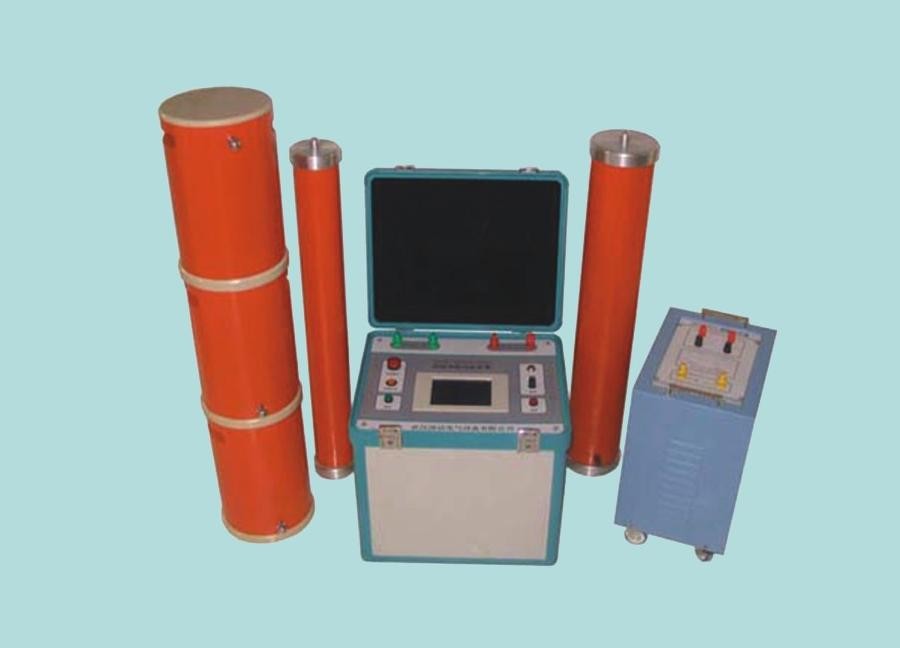

●YDX -18/36/54-151变频谐振升压装置
(配100kV分压器和2.5kVA、6000V/0.4A励磁变可以做变压器试验)
适用范围:16kV 8.4A 54kV 2.8A 108kV 1.4A
控制源:6kW
电抗器:18kV/1A六台,18kV/0.4A六台
励磁变:6kVA(700V/8.4A、1400V/4.2A、2100V/2.8A)
分压器:60kV
电容器:0.023uF/60kV
●YDX -18/36/54-259变频谐振升压装置
(配100kV分压器和2.5kVA、6000V/0.4A励磁变可以做变压器试验)
适用范围:18kV 14.4A 54kV 7.2A 108kV 2.4A
控制源:10kW
电抗器:18kV/2A六台,18kV/0.4A六台
励磁变:10kVA(700V/14.4A、1400V/7.2A、2100V/4.8A)
分压器:60kV
电容器:0.023uF/60kV
|
|
