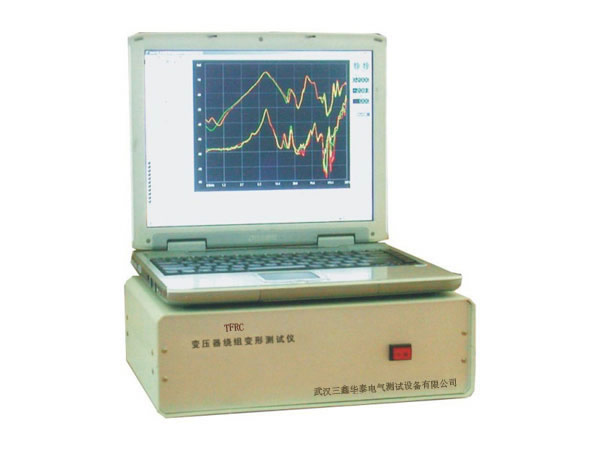

TFRC电力变压器绕组频率响应测试仪

TFRC电力变压器绕组频率响应测试仪说明书下载.rar

 功能特点
● TFRC电力变压器绕组频率响应测试仪根据对变压器内部绕组特征参数的测量,采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法,对变压器内部故障作出准确判断。
● 由微机及单片机构成高精度测量系统,结构紧凑,操作简单,具有较完备的测试分析功能,将变压器内部绕组参数在不同频域的响应变化经量化处理后,根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势,来确定变压器内部绕组的变化程度,进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。
● 它适用于63kV~500kV电力变压器的内部结构故障检测。
主要技术参数
 ●频点范围:
                  0.5~10kHz       分辨率为0.02kHz
               10~100kHz      分辨率为0.2kHz
              100~500kHz      分辨率为1kHz
               500k~1000kHz     分辨率为1kHz

     ●幅度测量范围: 80dB
     ●测量精度:     频点偏移  fni5‰fNi(频域内的平均值
