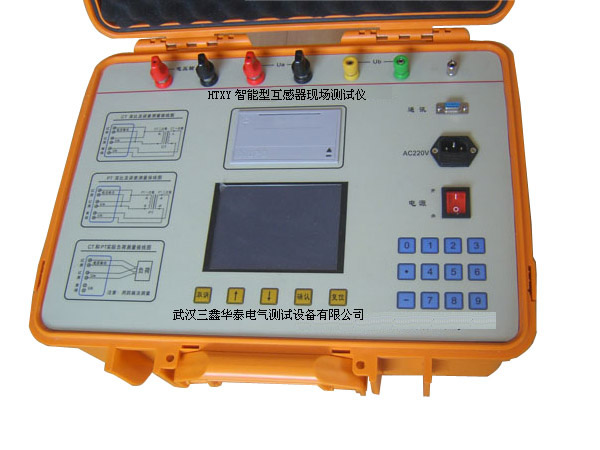

HTXY智能型互感器现场测试仪

功能特点
●进行互感器检定时，不需要大电流电源和大标准互感器及负荷箱，只需带上本仪器就可按国家标准测量，检定特别方便。

●不需另加升流源或升压源，即可按国家标准现场测量电流互感器（含0.2S、0.5S级）的比差和角差，一次测量过程，可同时测试电流互感器上限负荷和下限负荷下的标准误差。

●可以测量电流互感器1%~120%之间任意一点的比差和角差。

●可对电流互感器和电压互感器的变比和极性进行定性的测量。且测量准确快速，稳定性能良好。

●可测量电流互感器和电压互感器的现场二次负荷，可测量该负荷下的电流互感器的比差和角差。

●大屏幕液晶显示，全中文提示自动测量，整个仪器操作过程简单；仪器体积小、便于携带，适合现场测试使用。

●可进行各种测量数据的存储和打印，各设置参数掉电可以保存。

主要技术指标

☆电流互感器测量：

●变比范围：5A/5A～5000A/5A（5A/1A～4000A/1A）。

匝比误差：0.5%。

●CT误差测量范围：5A/5A～5000A/5A（5A/1A～1000A/1A）

极限误差满足0.05%，即：

5%额定电流测量误差：比差0.1级角差6^′

20%额定电流测量误差：比差0.1级角差4^′

100%、120%额定电流测量误差：比差0.05级角差2^′ （详细说明见“附一”）

☆电压互感器测量范围：

●2.0kV～150kV，测量误差：比差0.5级。

☆实际二次负荷测试

●PT负荷 10VA~500VA，测量误差：2级

●CT负荷 0.1Ω~25Ω，测量误差：2级
