首页 > 继电保护和密度校验设备 > HTJB—B多功能数字式继电保护测试仪

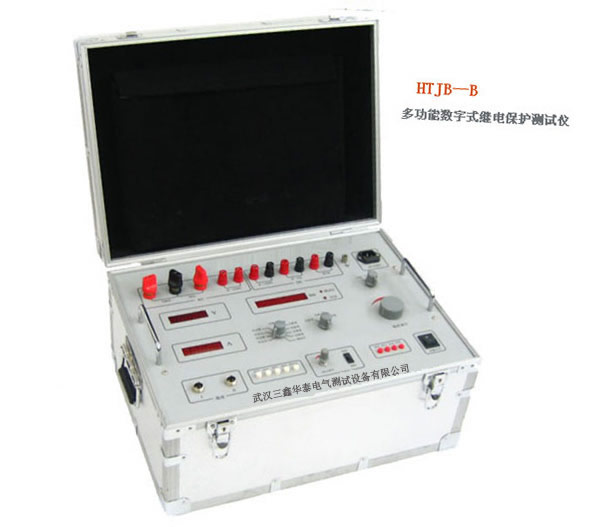

HTJB—B多功能数字式继电保护测试仪

HTJB—B多功能数字式继电保护测试仪说明书下载.rar
功能特点
●          适用于单路空接点或带电接点的断开,闭合时间测量,正负脉宽测量,双路信号时间间隔测量和整组测试。
●          功能齐备,单机可一次性完成以上适用范围所有测试,适用性强,测量时间、交直流电压电流全部数字显示。
●电路单元组成为:
n        110V/220V固定输出直流电压单元
n        0~250V可变输出直流电压单元
n        0~250V可变输出交流电压单元
n        0~100A/10A可变输出交流电流单元
n        0~5A可变输出直流电流单元
n        交直流两用数字电压表
n        交直流两用数字电流表数字毫秒表。
●五种交直流电源单元,通过面板的各控制机构,按不同的测试对象选择其中一种(多三种)电源,与交直流数字电压表、电流表及数字毫秒表组成一种测量组合体,可以灵活方便地对目前使用的各种继电保护继电器的工作参数进行检测,不需其他任何仪器配合可独立完成检测工作。
主要技术参数
项目
技术指标及参数
测试范围
1.单通道空接点可测量:  常开接点断开时间  常开接点闭合时间  常闭接点断开时间  常闭接点闭合时间

2.单通道讯号可测量:
  正脉冲宽度      负脉冲宽度

3.双通道讯号可测量:
  双路讯号的时间间隔起止可以是“正跃变”、“负跃变”、“空接点”中任意一种。
时间测量
大量程99.999.9(100s),分辨率0.1ms,
精度等级:<0.01%±1个字
数字电压表
交直流电流四位半显示,分辨率0.1V,
精度等级0.5级
数字电流表
交直流电流四位半显示,分辨率0.01A,
精度等级0.5级
触发电压
4V~250V
电源输出
1.交流电压输出:
  0~250V连续可调,过载保护电流大于3.1A,输出功率750VA

2.交流电流输出:
  0~100(或0~10A)连续可调,大冲击功率1000VA,具有短路过载保护,过载保护电流大于105A(或12A),输出功率750VA

3.直流电压输出:0~250V连续可调,并有110V和220V的固定电压输出,具有过载保护,过载保护电流大于2.3A


4.直流电流输出:0~5A连续可调.可达10A,大功率为100W
5.直流电压0~250V和直流电流0~5A可同时输出; 固定输出DC110V/220V可与任意输出同时输出.
电源
AC220V±10%,50Hz   保险管5A
输出大功率
≤750VA
