首页 > 三倍频电源发生器 > SFQ-81三倍频电源发生器

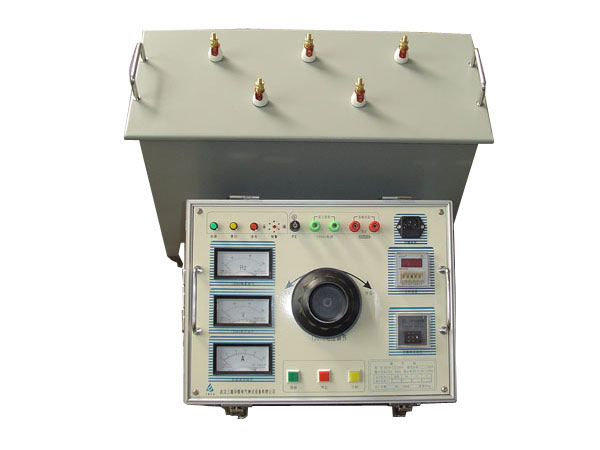

SFQ-81三倍频电源发生器

SFQ-81三倍频电源发生器说明书下载.rar

功能特点
●SFQ-81三倍频电源发生装置根据中华人民共和国电力行业标准DL/T848.4—2004标准和《电气设备预防性试验规程》,为满足电力系统对高压电压互感器倍频感应耐压试验设备的要求而设计的。广泛用于电力系统35~220kV等级串激式电压互感器的交流耐压试验,以考核互感器的主、从绝缘强度,同时也可对电机及小型变压器的绕组进行感应试验;也可作为短时运行的150Hz电源用。
●采用三芯五柱结构,将铁芯工作磁通密度选择在饱和磁密以上,使开口接成三角形的次级绕组中的基波电势(正序向量)的向量和为零,而开口两端感应出同向的150Hz三次谐波(零序)。
主要技术参数
●输入电压      380V  50Hz    正弦波
●输出电压      300V  150Hz   波形失真≤5%
●输出容量      3kVA、5kVA、10kVA、20kVA、50kVA
●空载运行时间≤5分钟
●负载运行时间  40~60s
