首页 > 高压试验变压器和电机耐压仪 > 150KV高压试验变压器

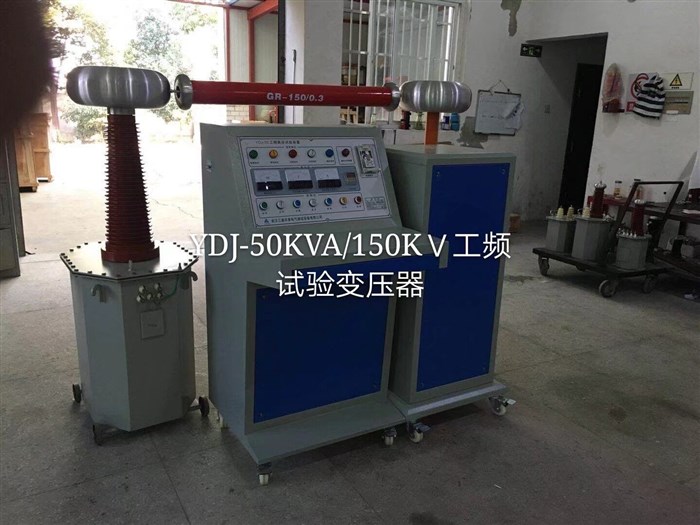

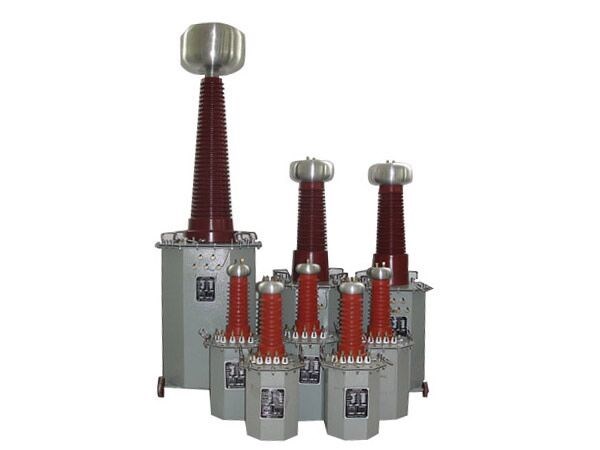

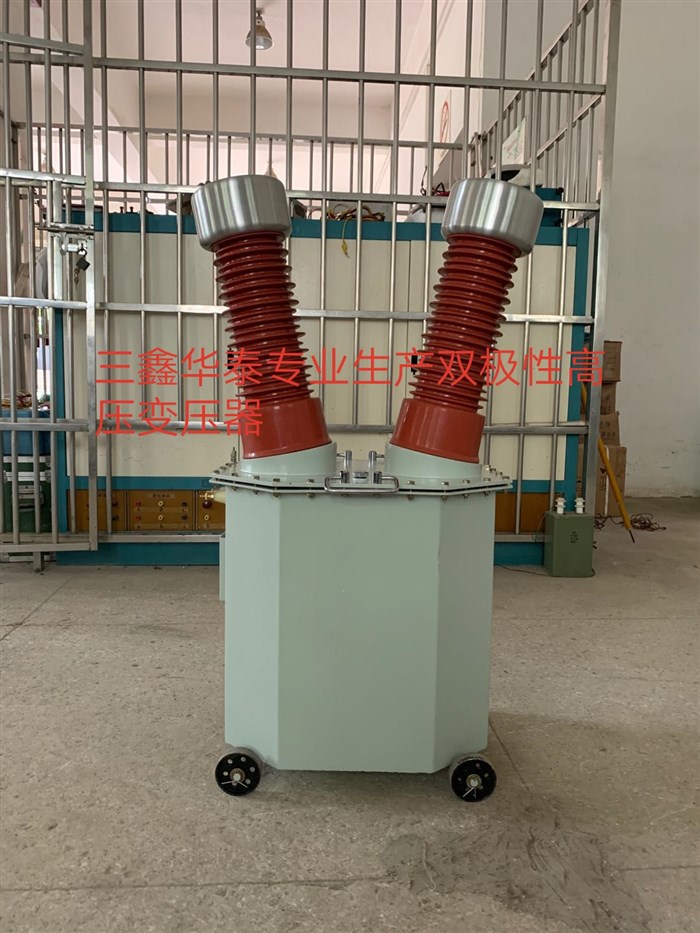

150KV高压试验变压器

QF系列—50—250型放电球隙测压器说明书下载.rar
功能特点

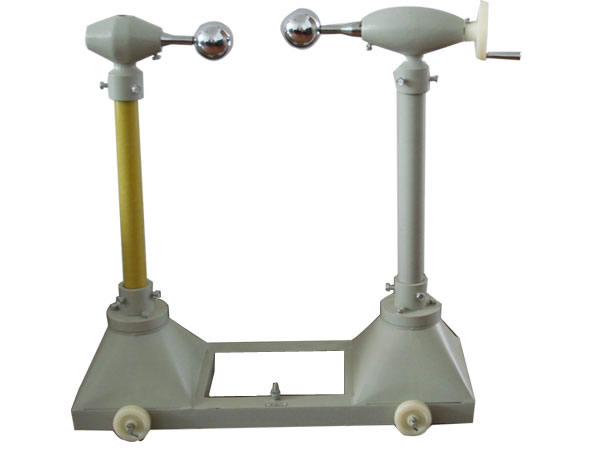

●QF系列放电球隙测压器是一对直径相同的球型电极，当其与高压试验变压器、控制台、调压器、水电阻等组成成套测试设备后，可在工频高压试验时用于高压测量及保护被试物品之用。

主要技术参数
●表1 一球接地的球隙适用于交流电压，负极性的雷电冲击电压和长波尾冲击及两种极性的直流电压kV(峰值)

球隙距离
Cm
球    直    径   cm
5
6.25
10
12.5
15
25
0.20
0.25
0.30
0.40
0.50
0.60
0.70
0.80
0.90
1.0
1.2
1.4
1.5
1.6
1.8
2.0
2.2
2.4
2.6
2.8
3.0
3.5
4.0
4.5
5.0
5.5
6.0
6.5
7.0
7.5
8.0
9.0
10
11
12
8.0
9.6
11.2
14.3
17.4
20.4
23.4
26.3
29.2
32.0
37.6
42.9
45.5
48.1
53.0
57.5
61.5
65.5
(69.0)
(72.5)
(75.5)
(82.5)
(88.5)



14.2
17.2
20.2
23.2
26.2
29.1
31.9
37.5
42.9
45.5
48.1
53.5
56.5
63.0
67.5
72.0
76.0
79.5
(87.5)
(95.0)
(101)
(107)




16.8
19.9
23.0
26.0
28.9
31.7
37.4
42.9
45.5
48.1
53.5
59.0
64.5
69.5
74.5
79.5
84.0
95.5
105
115
123
(131)
(138)
(144)
(150)
(155)




16.8
19.9
23.0
26.0
28.9
31.7
37.4
42.9
45.5
48.1
53.5
59.0
64.5
70.0
75.5
80.0
85.0
97.0
108
119
129
138
146
(154)
(161)
(168)
(174)
(185)
(195)




16.8
19.9
23.0
26.0
28.9
31.7
37.4
42.9
45.5
48.1
53.5
59.0
64.5
70.0
75.5
80.5
85.5
98.0
110
122
133
143
152
161
169
177
(185)
(198)
(209)
(219)
(229)









31.7
37.4
42.9
45.5
48.1
53.5
59.0
64.5
70.0
75.5
81.0
86.0
99.0
112
125
137
149
161
173
184
195
206
226
244
261
275


●表2 一球接地的球隙适用于正极性的雷电冲击电压和长波尾冲击电压kV(峰值)

球隙距离
cm
球    直    径   cm
5
6.25
10
12.5
15
25
0.30
0.40
0.50
0.60
0.70
0.80
0.90
1.0
1.2
1.4
1.5
1.6
1.8
2.0
2.2
2.4
2.6
2.8
3.0
3.5
4.0
4.5
5.0
5.5
6.0
6.5
7.0
7.5
8.0
9.0
10
11
12
11.2
14.3
17.4
20.4
23.4
26.3
29.2
32.0
37.8
43.3
46.2
49.0
54.5
59.5
64.5
69.0
（73.0）
（77.0）
（81.0）
（90.0）
（97.5）

14.2
17.2
20.2
23.2
26.2
29.1
31.9
37.6
43.2
45.9
48.6
54.0
59.0
64.0
69.0
73.5
78.0
82.0
（91.5）
（101）
（108）
（115）


16.8
19.9
23.0
26.0
28.9
31.7
37.4
42.9
45.5
48.1
53.5
59.0
64.5
70.0
75.5
80.5
85.5
97.5
109
120
130
（139）
（148）
（156）
（163）
（170）


16.8
19.9
23.0
26.0
28.9
31.7
37.4
42.9
45.5
48.1
53.5
59.0
64.5
70.0
75.5
80.5
85.5
98.0
110
122
134
145
155
（164）
（173）
（181）
（189）
（203）
（215）


16.8
19.9
23.0
26.0
28.9
31.7
37.4
42.9
45.5
48.1
53.5
59.0
64.5
70.0
75.5
80.5
85.5
98.5
111
124
136
147
158
168
178
187
（196）
（212）
（226）
（238）
（249）







31.7
37.4
42.9
45.5
48.1
53.5
59.0
64.5
70.0
75.5
81.0
86.0
99.0
112
125
138
151
163
175
187
199
211
233
254
273
291
