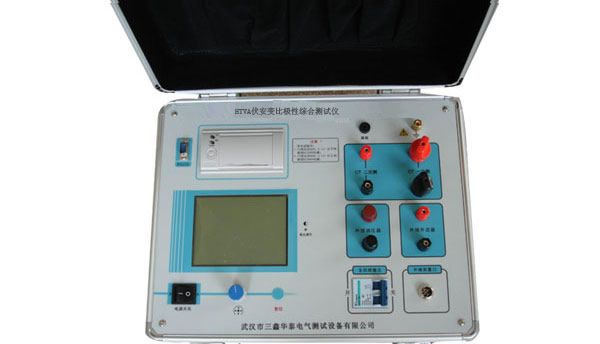

HTVA变频伏安变比极性综合测试仪


功能特点
●一机多用 单机可完成伏安特性数据测试、伏安特性曲线绘制、10%误差曲线、电流互感器变比测试、极性测试多种功能。
●四接线柱 单机方式下(不外接升压、升流器或者调压器),取代以前的复杂接线方式,三个试验共用四个接线柱即可。伏安试验接面板二次侧,变比极性对应接一二次侧,接线错误仪器会给出“请查接线”的提示。
~220V/~380V供电电源自适应 取代本仪器以前型号双电源供电方式,现只需一路供电方式,接入220V或者380V均可。
●全自动化试验过程全部自动化,只需按需要设定高电压、大电流、电流分段点及前后步进值,仪器即按指令自动升压、升流,自动记录试验过程中的详细数据,自动绘制伏安特性曲线,然后可选择将测试数据和曲线图是否存储在仪器内,也可用仪器面板上的微型打印机随时打印结果。
●人性化界面大屏幕LCD,操作界面全中文显示,一目了然,易于操作,极具人性化。面板上设有背光调节旋钮,能在各种光线条件下清晰显示。
●存储数据多仪器能存储30组伏安测试数据(每组由伏安测试数据、伏安曲线图和10%误差曲线组成),掉电数据不丢失,方便保存和查阅。
●双操作方式  单机可完成全部试验,伏安测试数据通过仪器的通信接口可上传至电脑;也可以联接笔记本电脑,让笔记本电脑控制完成全部操作。
●输出容量大仪器做伏安特性试验时大输出达1000V或者20A,如果选配外接升压器,大输出可达2000V或者20A。做变比试验时,仪器内部升流器输出电流达600A,如选配外接升流器,输出电流可达1000A。
主要技术参数


输入电压
输出范围
测量范围
测量程度
仪器主机
220V
0~600V、0~20A
0~600V、0~20A
0.5%
380V
0~1000V、0~20A
0~1000V、0~20A
0.5%
220V
0~600A
0~600A
变比测量精度1%
外接升压器
220V
0~1650V、0~3A
0~1650V、0~3A
0.5%
380V
0~2000V、0~3A
0~2000V、0~3A
0.5%
外接升流器
220V
0~1000A
0~1000A
变比测量精度1%
外接调压器


0~1000V、0~30A
0.5%
仪器工作电源
AC 220V±10% 50HZ
外形尺寸
420×330×320㎜
重量
24㎏
