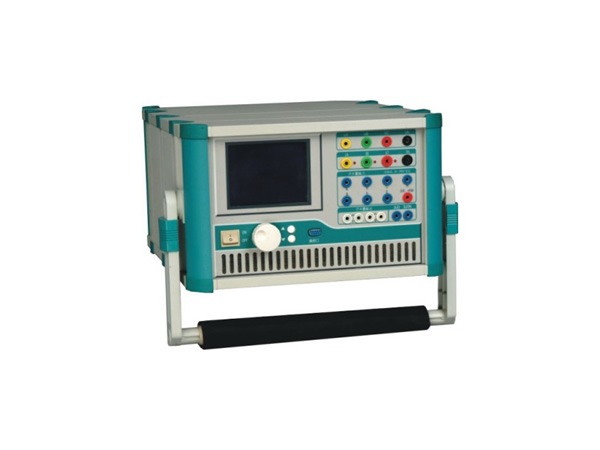

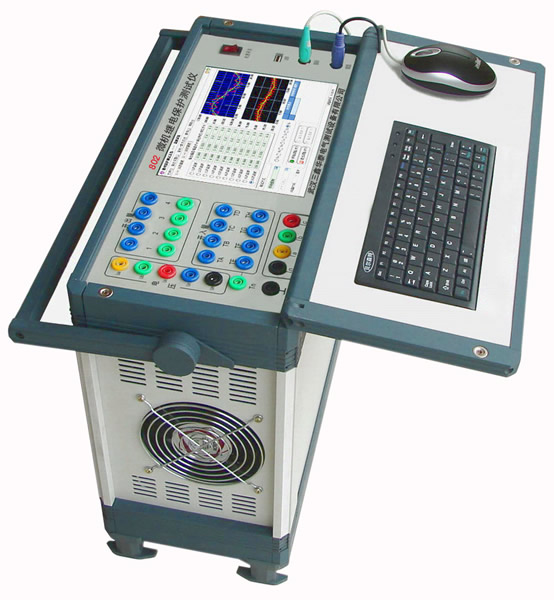

802微机继电保护装置
主要技术参数
●交流电流输出
输出精度 DJC-100:0.5级
相电流输出(有效值) 0~40A
三并电流输出(有效值) 0~120A
相电流长时间允许工作值(有效值) 10A
相电流大输出功率 420VA
三并电流大输出时大输出功率 900VA
三并电流大输出时允许工作时间 10s
频率范围(基波) 20~1000Hz
谐波次数 1~20 次
●直流电流输出
输出精度 0.5级
电流输出 0~±10A / 每相,0~±30A / 三并
大输出负载电压 20V
●交流电压输出
输出精度 DJC-100:0.5级
相电压输出(有效值) 0~120V
线电压输出(有效值) 0~240V
相电压/线电压输出功率 80VA / 100VA
频率范围(基波) 20~1000Hz
谐波次数 1~20次
●直流电压输出
输出精度 0.5级
相电压输出幅值 0~±160V
线电压输出幅值 0~±320V
相电压/线电压输出功率 70VA / 140VA
●开关量及时间测量
|
DJC-100 |
备注 |
开关量输入 |
7路 |
空接点: 1~20mA,24V
电位接点接入:“0”:0~ +6V; “1”:+11 V~ +250V |
开关量输出 |
2对 |
DC:220V/0.2A;AC:220V/0.5A |
时间测量 |
测量范围0.1ms ~ 9999s 测量精度0.1mS |
●控制数字信号处理器微机
本装置采用高速、高性能数字控制处理器作为控制微机,软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构,各部分结合紧密,数据传输距离短,结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。
●D/A转换和低通滤波
采用高速高位D/A转换器,保证了全范围内电流、电压的精度和线性。
由于D/A分辨率高和拟合密度高,波形失真小,谐波分量小,对低通滤波器的要求很低,从而具有很好的暂态特性、相频特性、幅频特性,易于实现精确移相、谐波叠加,高频率时亦可保证高的精度。
●电压、电流放大器
各相电流、电压不采用升流、升压器,而采用直接输出方式,使电流、电压源可直接输出从直流到含各种频率成份的波形,如方波、各次谐波叠加的组合波形,故障暂态波形等,可以较好地模拟各种短路故障时的电流、电压特征。
功放电路采用进口大功率高保真模块式功率器件作功率输出级,结合精心、合理设计的散热结构,具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路保护。当电流回路出现过流,电压回路出现过载或短路时,自动限制输出功率,关断整个功放电路,并给出告警信号显示。为防止大电流下长期工作引起功放电路过热,装置设置了大电流下软件限时。10A及以下输出时装置可长期工作,当电流超过10A时,软件限时启动,限时时间到,软件自动关闭功率输出并给出告警指示。输出电流越大,限时越短。
●液晶显示及旋转鼠标操作
装置采用320×240点阵高分辨率兰色背光液晶显示屏作显示器。试验的全过程及试验结果均在显示屏上显示,全套汉字化操作界面,清晰美观。操作控制由旋转鼠标和两个按键进行,全部数据及试验过程均由旋转鼠标在显示屏上设定。操作简单方便,极易掌握。
●专用直流电源输出
装置在机箱底板上装设有一路专用可调直流电源输出,分 110V 及 220V 两档,可作为现场试验辅助电源。为该电源还设置了一个电位器,可在 80%-110% 范围内调节。该电源额定工作电流1.5A,可作为保护装置的直流工作电源,也可作为跳合闸回路电源。该电源如过载或短路,将烧坏相应保险(2A/250V),此时更换此保险管即可。
