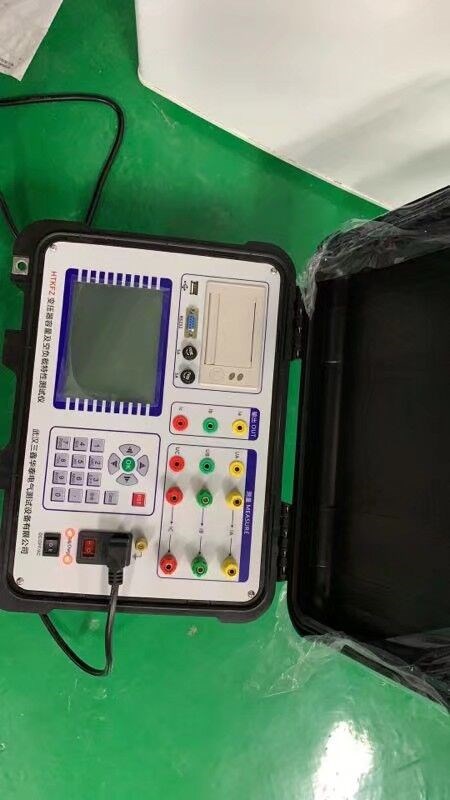

HTVA402互感器综合特性测试仪

HTVA402互感器综合特性测试仪说明书.rar
功能特点
●可以试验: CT伏安特性试验、PT伏安特性试验,CT极性试验、PT极性试验,CT变比极性试验和PT变比极性试验,自动计算CT任意点误差曲线,CT/PT比差等结果参数,其特性:
●仪器操作安全方便 全微机化装置,内置进口高性能CPU,可靠性高,依据界面提示设定测试参数后,不需人工接触被测试设备,仪器自动完成测试,使试验人员远离高压电路,确保其人身安全。
●输出容量大  伏安特性试验大输出电压高达1000V,变比测试大输出电流高达600A,仪器内置调压器输出容量为5KVA。
●可选配件包括外接升压器,外接升流器,外接调压器,外接升压器高电压可升至2000V 3A,外接升流器可升至1000A,外接调压器大输出可达1500V,20A,采用外接升压器时,高可做500KV等级1A电流互感器的伏安特性试验。
●大屏幕320*240点阵汉字图形界面,测试完成后可直接显示伏安特性曲线图,图形清晰,美观,易于分析,自带微型打印机,可随时打印曲线和测试结果。
●使用旋转鼠标作为输入设备,操作方便简单,使用寿命长。
●仪器内置Flash存储器,数据保存后掉电不丢失,现场试验完成后,可在室内查看和打印试验结果。
●仪器带有RS232通信接口,可以使用串口连接线与计算机联机,实现PC机和仪器通信,试验人员可以通过计算机控制仪器进行试验或从仪器上传试验数据,仪器所带PC机应用程序功能强大,美观大方,操作简单,可实现试验结果的保存、打印,并可将试验数据导出为EXCEL格式文档进行编辑。
●仪器电源可实现AC220V和AC380V自适应供电。

主要技术参数


输入电压
输出范围
测量范围
测量程度
仪器主机
220V
0~600V、0~20A
0~600V、0~20A
0.5%
380V
0~1000V、0~20A
0~1000V、0~20A
0.5%
220V
0~600A
0~600A
变比测量精度1%
外接升压器
220V
0~1650V、0~3A
0~1650V、0~3A
0.5%
380V
0~2000V、0~3A
0~2000V、0~3A
0.5%
外接升流器
220V
0~1000A
0~1000A
变比测量精度1%
外接调压器


0~1000V、0~30A
0.5%
仪器工作电源
AC 220V/380V 50HZ
外形尺寸
420×330×320㎜
重量
24㎏
