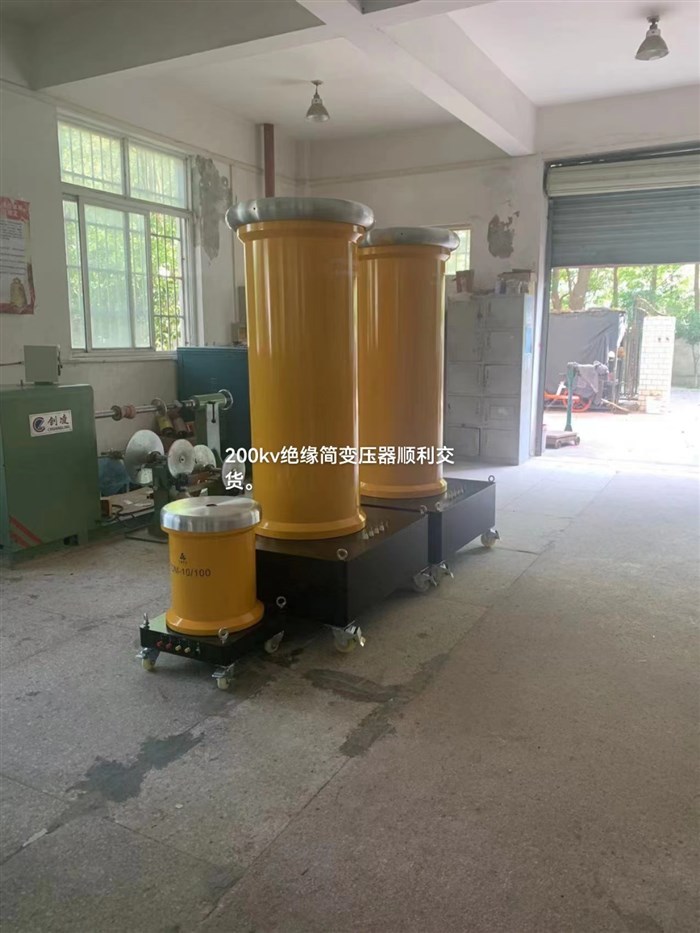

YD-列高压试验变压器

主要特点

高压试验装置是根据DL/T848.2-2004行业标准而设计生产的。全套装置由YDJ（TDM、YDG、YDQ）系列高压试验变压器和控制箱（台）组成，其中控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。

1.1 产品分类

    产品分为一体式装置和分体式装置两类。

1.2 产品型

高压试验装置是根据DL/T848.2-2004行业标准而设计生产的。全套装置由YDJ（TDM、YDG、YDQ）系列高压试验变压器和控制箱（台）组成，其中控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。

1.1 产品分类

    产品分为一体式装置和分体式装置两类。

1.2 产品型号

产品型号：

YD   X --- XXX / XXX

                                   装置额定输出电压（kV）

                                   装置额定容量（kVA）

                                   分体式（F）、一体化（Y）

                                   工频高压试验装置



一、 产品结构

高压试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图2。

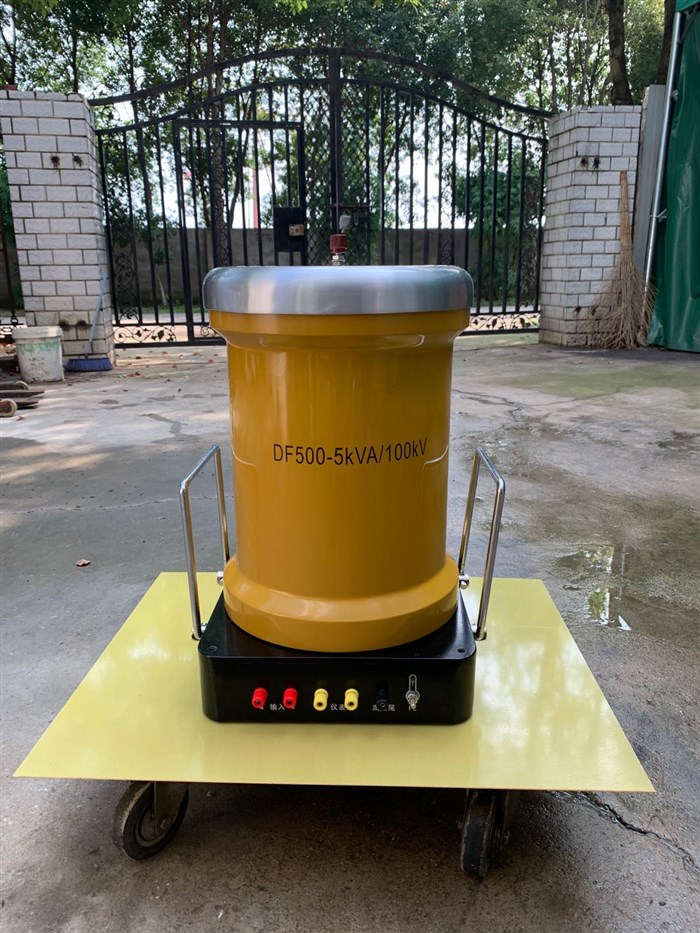

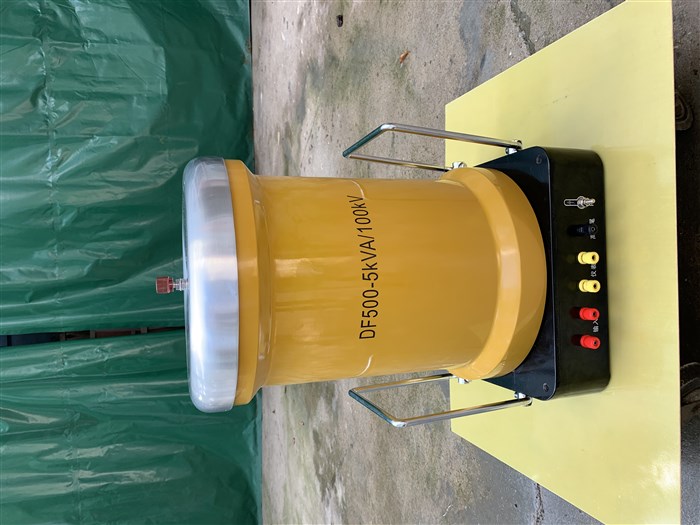

图1：单台试验变压器                   图2：单台试验变压器内部结构图

外部结构示意图

1—短路杆D      2—均压球        3—高压套管        4—变压器提手

5—油阀    6、7—次压输入a、x    8、9—测量端子E、F   10—变压器外壳接地端

11—高压尾X     12—高压输出A    13—高压硅堆       14—变压器油

15—铁芯     16—次低压绕组         17—测量绕组       18—二次高压绕组

在试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。

二、 工作原理

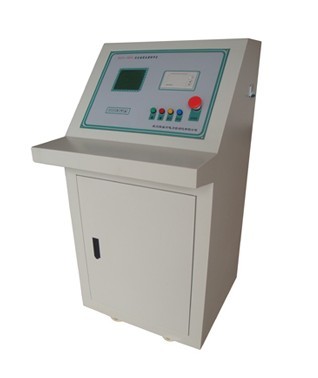

系列工频高压试验装置由高压试验变压器和控制箱（台）组成，其中控制箱（台）是集调压器、测量、控制、保护及信号等部分组成的一体化装置。



高压试验变压器采用单框芯式铁芯，初级绕组绕在铁芯上，测量绕组和高压绕组采用绝缘筒绕制并套在初级绕组外，系同轴布置结构。通过调节控制箱（台）内的调压器输出电压，接入高压试验变压器的初级绕组，根据电磁感应原理，可获得需要的高压电压。

1、 系列工频高压试验装置的工作原理图见图3























图3. GZ系列工频高压试验装置工作原理图







































号

产品型号：

YD   X --- XXX / XXX

                                   装置额定输出电压（kV）

                                   装置额定容量（kVA）

                                   分体式（F）、一体化（Y）

                                   工频高压试验装置



一、 产品结构

高压试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图2。





























图1：单台试验变压器                   图2：单台试验变压器内部结构图

外部结构示意图

1—短路杆D      2—均压球        3—高压套管        4—变压器提手

5—油阀    6、7—次压输入a、x    8、9—测量端子E、F   10—变压器外壳接地端

11—高压尾X     12—高压输出A    13—高压硅堆       14—变压器油

15—铁芯     16—次低压绕组         17—测量绕组       18—二次高压绕组

在试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。

二、 工作原理

系列工频高压试验装置由高压试验变压器和控制箱（台）组成，其中控制箱（台）是集调压器、测量、控制、保护及信号等部分组成的一体化装置。



高压试验变压器采用单框芯式铁芯，初级绕组绕在铁芯上，测量绕组和高压绕组采用绝缘筒绕制并套在初级绕组外，系同轴布置结构。通过调节控制箱（台）内的调压器输出电压，接入高压试验变压器的初级绕组，根据电磁感应原理，可获得需要的高压电压。

1、 系列工频高压试验装置的工作原理图见图3























图3. GZ系列工频高压试验装置工作原理图
