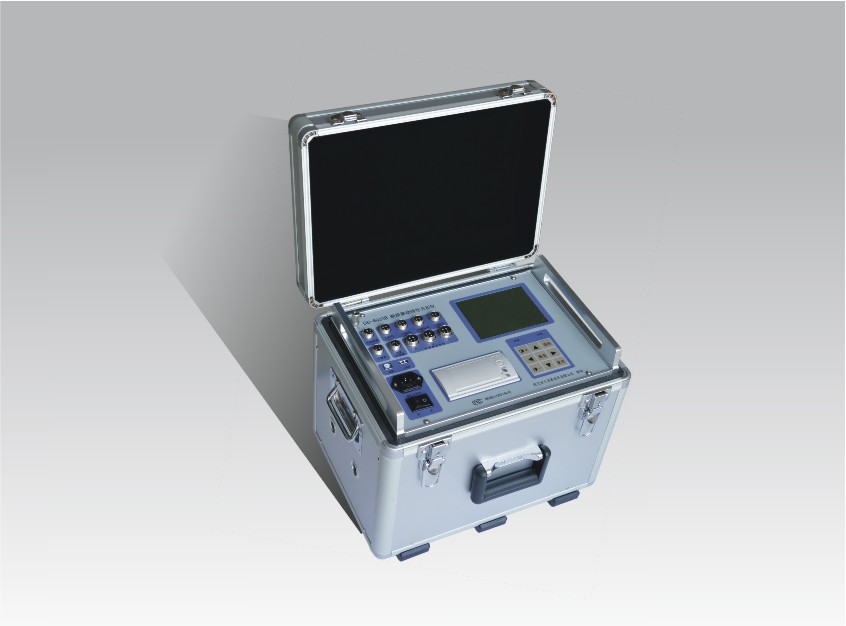

GKC-;断路器动作测试仪

GKC-8001高压开关机械特性测试仪是依据新的《高压交流断路器》GB1984-2003为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分,DL/T846.3-2004为设计依据,根据国家新标准JJG1120-2015,对GKC-8001高压开关机械特性测试仪进行了升级。为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数测量数据稳定,抗干扰性强,可在500KV等级及以下电站做实验,接线方便,操作简单,是高压开关检修试验方便的工具。

1.仪器自动识别断口分、合闸状态,防止误操作。

2.独立的12断口,可检测并提示断口的连接状态,方便用户检查接线。

3.机内可存储100组测试结果。

4.大屏幕液晶(320×240)LCD显示, 高级灰屏,阳光下不反光不黑屏,图文及汉字菜单

    操作提示,人性化菜单式界面,操作简便。

5.仪器具有强大的图形分析功能,实现波形和测量处理数据同屏显示,使测试过程更直观。

6.机内带有延时保护功能,断路器动作后能自动切断线圈电压,很好的保护了断路器和测试仪器。独立而特殊的分合闸控制单元,即分或合闸控制单元,即可做合闸也可以做分闸试验。如其中一个控制回路坏掉了,不影响使用。

7.本仪器可进行电动和手动分合测试。

8.可进行高、低电压实验,自动寻找低分或合闸电压。

9.重合闸试验,可做合分、分合,分合分等参数测量。

10.真空接触器(单线圈)参数测量。

11.全自动完成断路器老化试验(寿命测试)。

二、技术参数

1.时间测量:12路

            固有分闸(合闸)时间

            分闸(合闸)相内不同期

            分闸(合闸)相间不同期

            合闸(分闸)弹跳时间(弹跳次数)

测试范围:0.01ms~15000ms

准确度:0.5%±2个字

速度测量:刚分(刚合)速度

            指定时间段(行程段或角度段)平均速度

    2. 测速范围:1mm传感器 0.0125.00m/s

0.1mm传感器 0.0012.50m/s

360°角度传感器0.0125.00m/s

3.行程测量:动触头行程(行程)

             接触行程(开距

             超程

4. 传感器测量范围:直线位移传感器50mm,分辨率:0.1mm,行程0.150mm

                   直线位移传感器300mm,分辨率:0.1mm,行程10300mm(选配)

                   直线位移传感器500mm,分辨率:1mm,行程10500mm(选配)

                       360线传感器:360о,分辨率:0.25о,行程1mm1000mm

    5. 电流测量范围:015A,分辨率:0.01A,显示电流值为线圈电流大值。

6.显示屏:320×240液晶屏,对比度可调

7.数据存储:可存储100组测量数据

8.打印机:高速热敏打印机

9. 仪器电源 :AC/DC 220V ± 10%;50Hz ± 2%

10.直流电源:输出电压:25265V连续可调,输出电流:15A(短时)

11. 外触发触发电压:AC/DC10-300V,电流120A

12. 储能电机电源:输出电压:25265V连续可调,输出电流:15A(短时)

13主机体积:360×250×140mm

14.使用环境:  -10℃~+50℃

15相对湿度:90%


◆ 重 量:12kg
