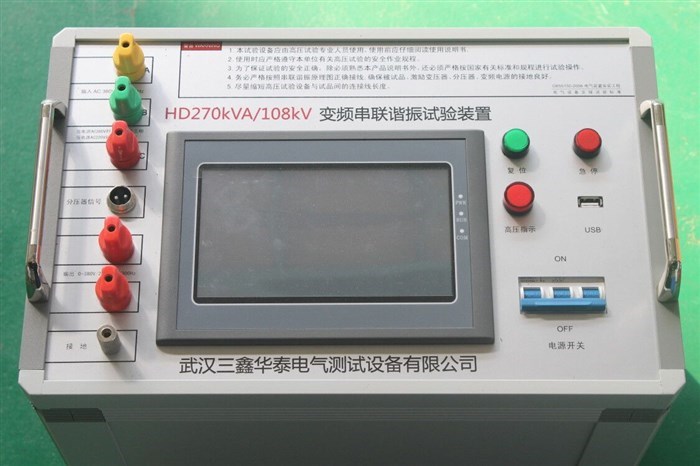

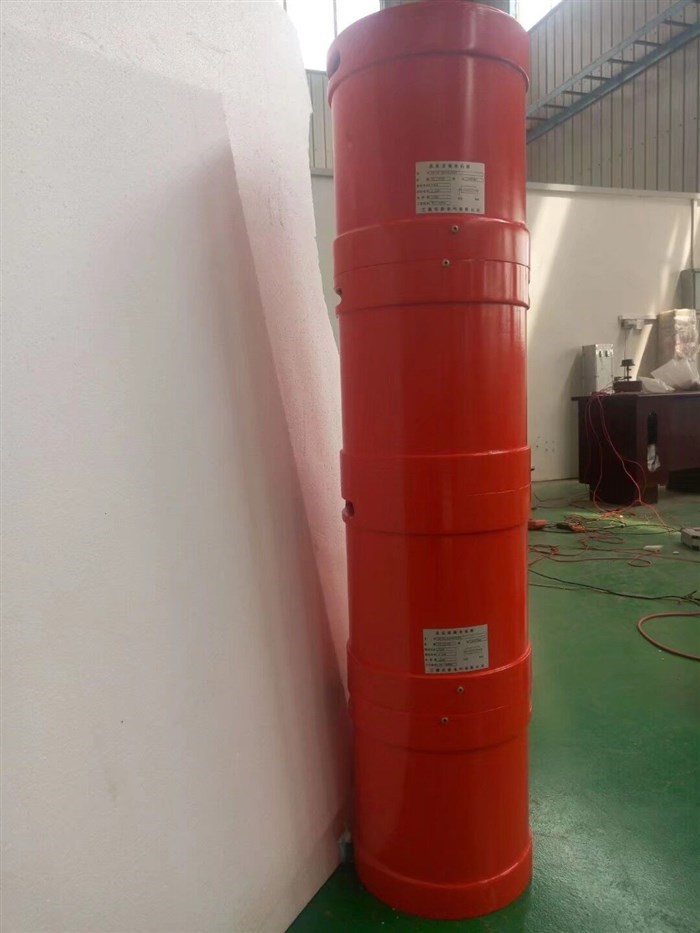

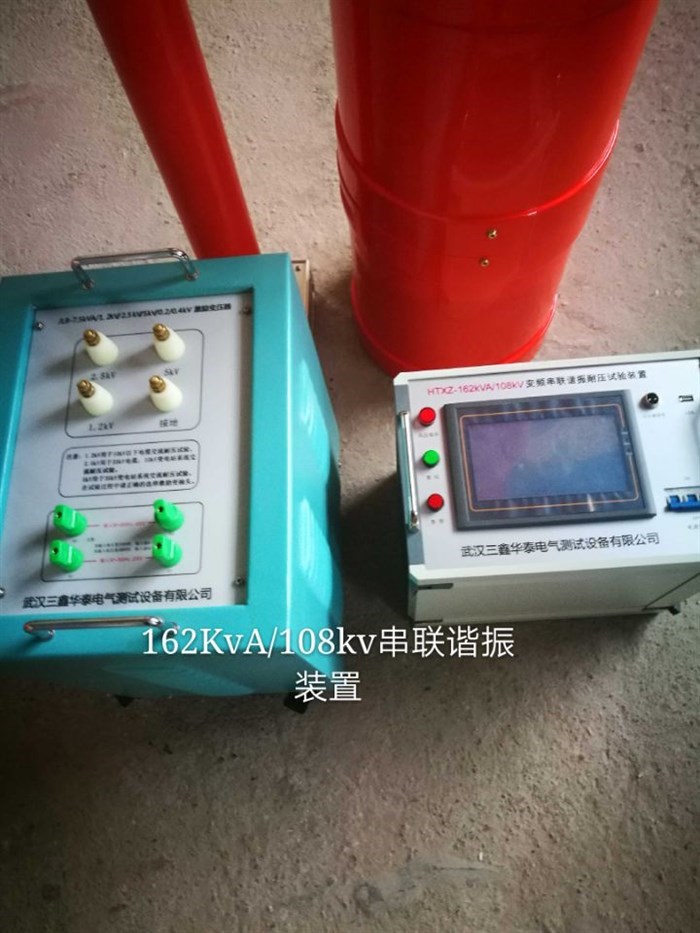

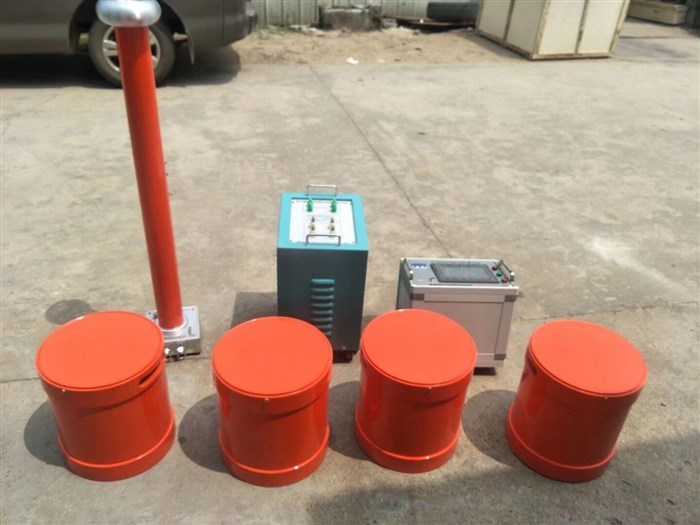

变频串联谐振耐压试验装置<
一、被试品对象及试验要求
1. 35kV/300mm2电缆500m,试验频率为30-300Hz,试验电压52kV。
2. 35kV/31500kVA电力变压器的交流耐压试验,试验频率为45-65Hz,试验电压68kV。
3. 10kV/120mm2电缆2000m,试验频率为30-300Hz,试验电压22kV。
4. 35kVPT,CT,开关、母线等设备交流试验试验,试验频率30-300Hz,试验电压不超过95kV。
5. 10kV开关,绝缘子及母线交流耐压试验,试验频率为30-300Hz,试验电压不超过42kV。
二、工作环境
1.环境温度:-250C –45 0C;
2.相对湿度:≤80%RH;
3.海拔高度: ≤2500米;
三、装置主要技术参数及功能
1.额定容量:108kVA;
2.输入电源:380V电压,频率为50Hz;
3.额定电压:27kV;108kV
4.额定电流:4A;1A
5.工作频率:30-300Hz;
6.波形畸变率:输出电压波形畸变率≤1%;
7.工作时间:额定负载下允许连续60min;过压1.1倍1分钟;
8.温升:额定负载下连续运行60min后温升≤65K;
品质因素:装置自身Q≥30(f=45Hz);
9.保护功能: 对被试品具有过流、过压及试品闪络保护测量精度:系统有效值1.5级;
